| 产品名称：棒条闸门 |
 |
| 产品型号：棒条式 |
| 使用材料：钢材 |
| 产品规格：C×C1 |
| 所属分类：闸门 |
产品简介：
|
一、适用范围

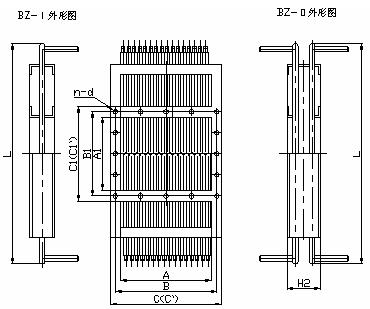

棒条阀门适合于各种颗粒或粒度小于50mm的小块状物料库底、料仓底启闭放料。其特点是阀门的开度由抽出棒条的数量来调节，易于启闭，且有节流作用，本设备对块状物料（＞10mm）特别是对水泥的粘温土仓的下料调节方面教螺旋阀门更为优越。本设备按棒条层数分为单层和双层两种。 二、帮条阀门尺寸
| 规格C×C1 | A×A1 | B×B1 | L | H（当层） | H1（双层） | n-d | | 300×300 | 390×390 | 350×350 | 800 | 100 | 120 | 8-Ф14 | | 400×400 | 490×490 | 450×450 | 1000 | 100 | 120 | 12-Ф14 | | 500×500 | 610×610 | 560×560 | 1200 | 120 | 140 | 16-Ф18 | | 600×600 | 710×710 | 660×660 | 1400 | 120 | 140 | 16-Ф18 | | 700×700 | 820×820 | 770×770 | 1600 | 140 | 160 | 20-Ф18 | | 800×800 | 920×920 | 870×870 | 1800 | 140 | 160 | 20-Ф18 | | 900×900 | 1030×1030 | 972×972 | 2000 | 160 | 180 | 24-Ф23 | | 1000×1000 | 1140×1140 | 1068×1068 | 2200 | 160 | 180 | 24-Ф23 | | 1100×1100 | 1240×1240 | 1183×1183 | 2500 | 180 | 200 | 28-Ф23 | 1200×1200 | 1340×1340 | 1280×1280 | 2700 | 180 | 200 | 32-Ф23 |
注：括号内尺寸为BZ-II双层尺寸
|
| |
|
|
|
|
|
|
|
