产品名称:HL型斗提机 |
|
产品型号:HL300,HL400 |
使用材料:钢材 |
产品规格:HL300,HL400 |
所属分类:斗提机 |
产品简介:
|

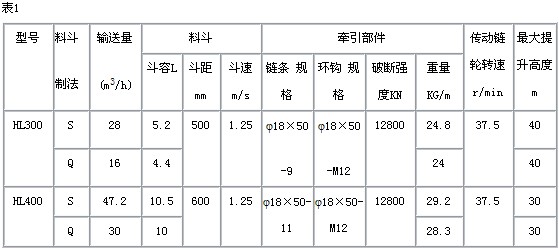

一、用途及特点 | 我公司所生产的HL型斗式提升机是一种环链斗式提升机。提升机由运行部分(料斗和链条)、带有传动链轮的上部区段、带有拉紧链轮的下部区段、中部机壳、驱动装置和逆止制动装置等组成。 HL型斗提机的料斗利用“挖取法”装载,利用“混合卸料法”卸载。 HL型斗提机运行平稳,可用来输送温度较高的物料。用来输送粉状、粒状及小块状的无磨琢性、半磨琢性的物料,如煤、水泥、石块、砂、粘土、矿石等。 本提升机有两种料斗-深圆底型料斗和浅圆底型料斗。 深圆底型料斗适于输送干燥的,松散的,易于抛出的物料,如水泥、煤块、干砂、碎石等。 浅圆底型料斗适于输送潮湿的,容易结块的,难于抛出的物料,如湿砂、型砂等。 HL型斗提机有两种规格: HL300 HL400 输送量在16~47.2m3/h之间,提升高度在4.5~30m范围内。 HL型斗式提升机为便于使用,具有不同制法和装法 ㈠按料斗型式分为: S制法-带有深圆底型料斗;Q制法-带有浅圆底型料斗 ㈡按上部区段卸料口型式分为: X1制法-带有倾斜法兰盘的卸料口;X2制法-带有水平法兰盘的卸料口。 ㈢按提升机传动装置的相对位置分为: 左装和右装 ㈣按下部区段进料口型式分为两种 J1制法:进料口的底与水平面成45°角;J2制法:进料口的底与水平面成60°角。 ㈤按中间机壳侧面检视门分为四种 K1制法:中间机壳带有下端左检视门;K2制法:中间机壳带有下端右检视门; K3制法:中间机壳带有上端左检视门;K4制法:中间机壳带有上端右检视门。 ㈥按中间机壳端面检视门分两种 Z1制法:中间机壳带有下端检视门;Z2制法:中间机壳带有上端检视门。 二、技术参数 |

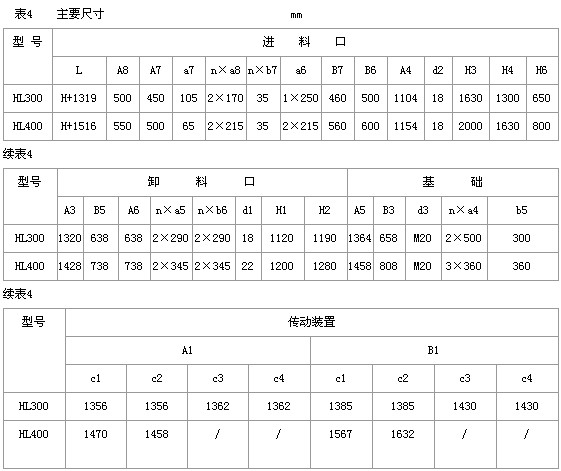

注:表中所列输送量,对于S制法的料斗按充满系数ψ=0.6计算得来,对于Q制法料斗ψ=0.4计算得来. 三、HL型斗式提升机外形图和尺寸表 |
|
|
|
|
|
|
|
|
