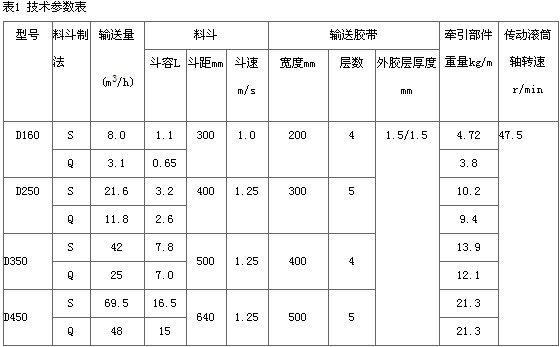

D型斗式提升机是采用橡胶输送带为牵引机件,适用于输送粉状、粒状及小块状的无磨琢性、半磨琢性的物料,如煤、水泥、石块、砂、粘土、碎矿石等。被输送物料温度不超过80℃。 本提升机有两种料斗.-深圆底型料斗和浅圆底型料斗. 深圆底型料斗适于输送干燥的,松散的,易于抛出的物料,如水泥、煤块、干砂、碎石等. 浅圆底型料斗适于输送潮湿的,容易结块的,难于抛出的物料,如湿砂、型砂等. D型斗提机有四种规格。 D160,D250,D350,D450。 输送量在3.1~66m3/h之间,提升高度在4~30m范围内. D型斗提机为便于使用,具有不同制法和装法 1、料斗 S制法-带有深圆底型料斗;Q制法-带有浅圆底型料斗 2、按上部区段卸料口型式分为: X1制法-带有倾斜法兰盘的卸料口;X2制法-带有水平法兰盘的卸料口. 3、按提升机传动装置的相对位置分为: 左装和右装 4、按下部区段进料口型式分为两种 J1制法:进料口的底与水平面成45°角;J2制法:进料口的底与水平面成60°角。 5、按中间机壳侧面检视门分为四种 K1制法:中间机壳带有下端左检视门;K2制法:中间机壳带有下端右检视门; K3制法:中间机壳带有上端左检视门;K4制法:中间机壳带有上端右检视门。 6、按中间机壳端面检视门分两种 Z1制法:中间机壳带有下端检视门;Z2制法:中间机壳带有上端检视门。 ★ 技术参数 注:表中所列输送量,对于S制法的料斗按充满系数ψ=0.6计算得来,对于Q制法料斗ψ=0.4计算得来. |
