一、主要用途
TDG和THG型高效斗式提升机具有输送量大,提升高度高,运行平稳可靠,使用寿命长的优点。适用于输送较干的粒状、粉状、小块状物料,如煤、水泥、化肥、砂、粮食等,物料温度不超过250℃。
其主要性能和参数符合JB3926-85《垂直斗式提升机》标准。牵引用圆环链符合GB/T12178-91《矿用高强度圆环链》标准。
本机备有两种料斗:
bh和bd型(中深型)一般适用于流动流动性差一些,略有些湿的物料,如湿砂,型砂,化肥,碱粉等。
ah和ad型(深斗)一般适用于输送干燥的,松散的且易于抛出的流动性好的物料,如水泥,熟料,煤块,碎石等。
二 、技术特点
. 输送量大,规格齐全,从160到1600共11种规格,提升量从35~1300m3/h,远大于HL型提升机。
2. THG型高效环链斗提机上下链轮为组装式链轮,轮缘用高强螺栓联接在轮体上。在链轮磨损后,只需更换轮缘,所以更换方便,节省材料,降低维修费用。
3. 传动装置配有ZLY型减速机.该减速机是按ZBJ19004-88标准生产,其特点是齿轮和轴类零件
4. 采用高强度合金钢制造,齿轮经渗碳、淬火、磨齿等工艺精制,具有体积小,重量轻,承载能力高,寿命长,效率高,噪音低等优点。
5. 本机配有逆止器,防止由于偶然大因素而损坏机件。
6. 机壳采用双通道,高强度,全密封设计,有效地防止粉尘污染环境。
7. 机体下部采用重锤张紧装置,实现了自动张紧,避免打滑或链条脱落,保证机器的正常运转。
8. THG型斗提机牵引件为低合金钢制造的高强度圆环链,经合理热处理后,具有抗拉强度高,耐磨性能好,使用寿命长等优点。

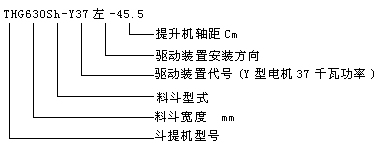

三、标记示例

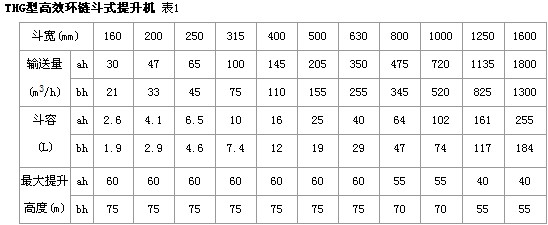

四、基本参数
说明: 1.料斗容积为盛水容积,输送量按此斗容计算时为100%填充,具体选用时应根据物料

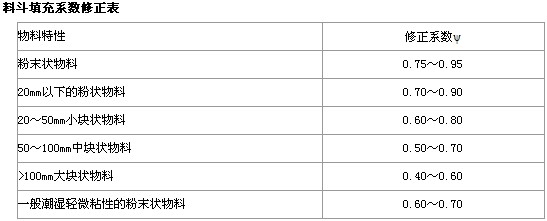

特性查表2求得ψ修正值予以修正则为能力输送量。物料容重按r=1t/m3

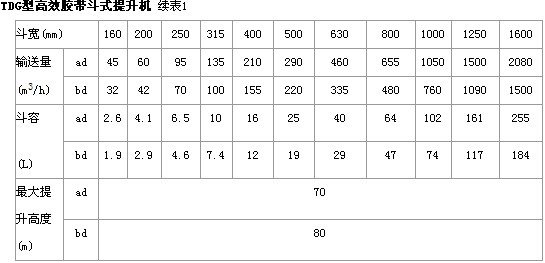

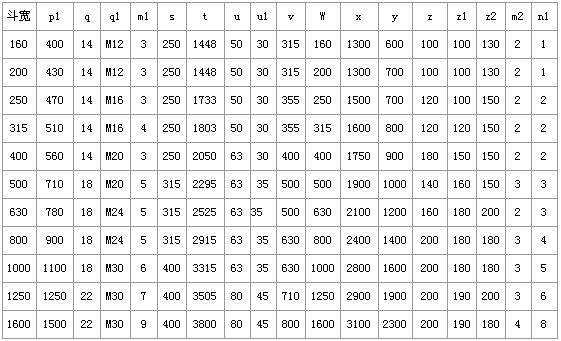

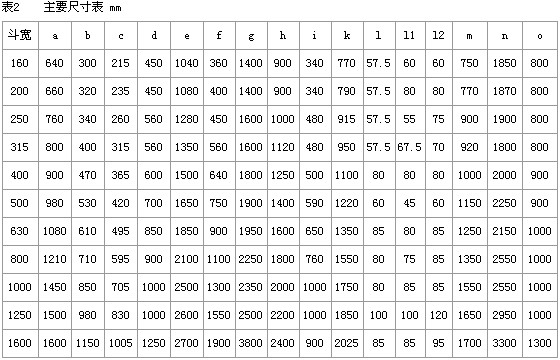

五、THG、TDG型高效斗提机外形图及主要尺寸
